Validación de Mapas de Productividad y Caracterización de Ambientes

¿Qué aprenderás en esta guía?

  • Visualizar y analizar un Mapa de Productividad
  • Utilizar la herramienta Reportes para crear un informe específico para la capa Mapa de Productividad. Tomar notas y fotos en cada punto.
  • Cargar la recorrida a 360.
  • Crear la capa de ambientes unificando clases del mapa de productividad en QGIS.
  • Cargar la ambientación en 360.
  • Generar una prescripción utilizando el asistente de prescripción.

Si no contas con un Mapa de Productividad en tu proyecto, contactanos a comercial@geoagro.com, para asistirte en próximos pasos.

Introducción

En agricultura de precisión llamamos «ambientes» a las zonas o áreas dentro del lote con diferente potencial productivo cuyo manejo diferencial permite optimizar el uso de insumos mejorando los resultados productivos y/o márgenes brutos por ambiente.

El Mapa de Productividad, elaborado por el Departamento de DataLab de GeoAgro, es una herramienta que sintetiza la variabilidad histórica del lote y constituye un muy buen punto de partida para delimitar, validar a campo y caracterizar los ambientes productivos del mismo.

En este tutorial te mostramos cómo a partir de unir las clases de un mapa de productividad en QGIS, posterior a su validación a campo, podes generar una capa de ambientes.

Paso a Paso



 A) Visualización y análisis del mapa de productividad

  1. Ingresar a 360. Referencia: Login y acceso.

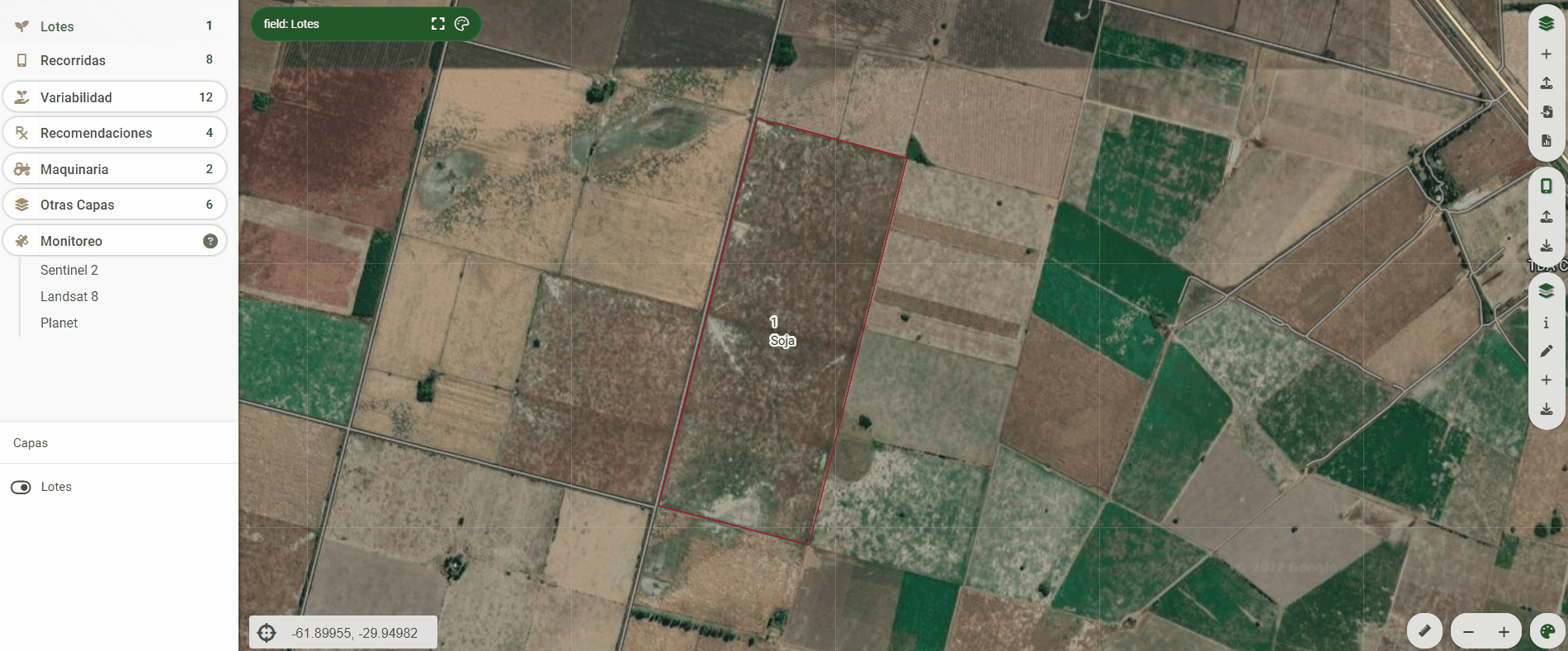

  2. Visualizar y analizar el mapa de productividad. Referencia: Poner visible, activar y editar información de capa.
    • Activar la capa mapa de productividad desde Variabilidad > Productividad.
    • Prender y apagar la simbología. Prender y apagar la simbología permite realizar un control preliminar del mapa de productividad al ver cuánto se ajusta, de manera rápida, a las características del lote.
      Los mapas de productividad de GeoAgro pueden tener 3, 5 o 7 clases (lo define el usuario al solicitar su procesamiento). La clase 1 siempre es la de menor productividad y la más alta (3, 5 o 7 respectivamente) es la de mayor productividad.
    • Consultar información de la capa. Al cliquear sobre los ambientes de diferente productividad se puede consultar la información de cada clase: NDVI medio, máximo y mínimo, NDVI 25, NDVI 75, desvío estándar y superficie.

B) Reporte de mapa de productividad

Referencia: Reporte de Mapa de Productividad

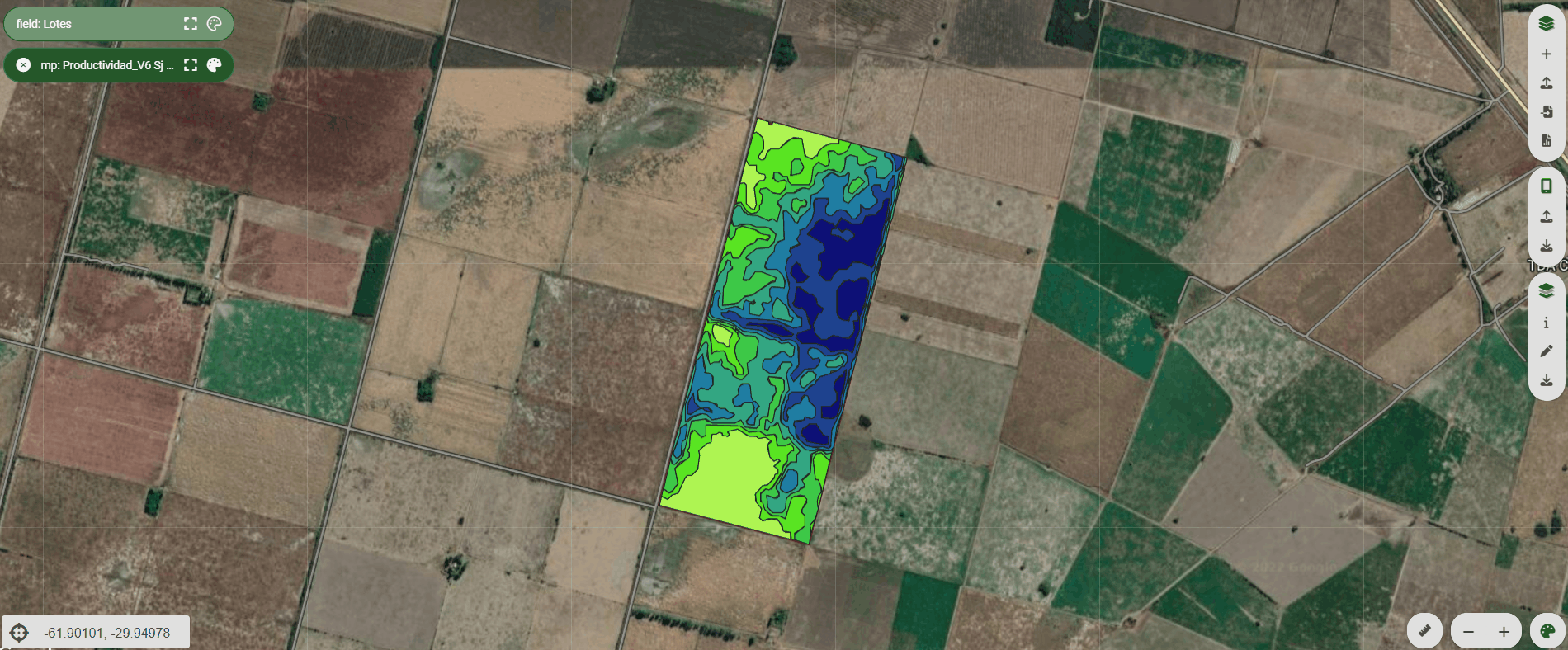

  1. Crear un reporte de mapa de productividad utilizando la herramienta reportes.  Acceder  al Menú de Capas ubicado a la derecha y presionar el ícono de “Reportes”
  2. El sistema presentará los diferentes tipos de informes disponibles, seleccionar el reporte “Mapa de productividad”. Para mayor información sobre la generación de reportes se recomienda revisar el artículo Gestión de Reportes
  3. El reporte de mapa de productividad incluye:
    • El Mapa de productividad con referencias
    • Imágenes NDVI históricas que fueron utilizadas para confeccionar el mapa.
    • Tabla con información detallada de cada ambiente.
    • Gráficas de barras y circular con porcentajes y superficies por clase de productividad.
  4. Una vez listo el reporte se puede consultar desde “Creados”.

    Inspeccionar el informe permite tener más información a la hora de terminar de definir los ambientes.

    C) Enviar la capa a la App para validación a campo

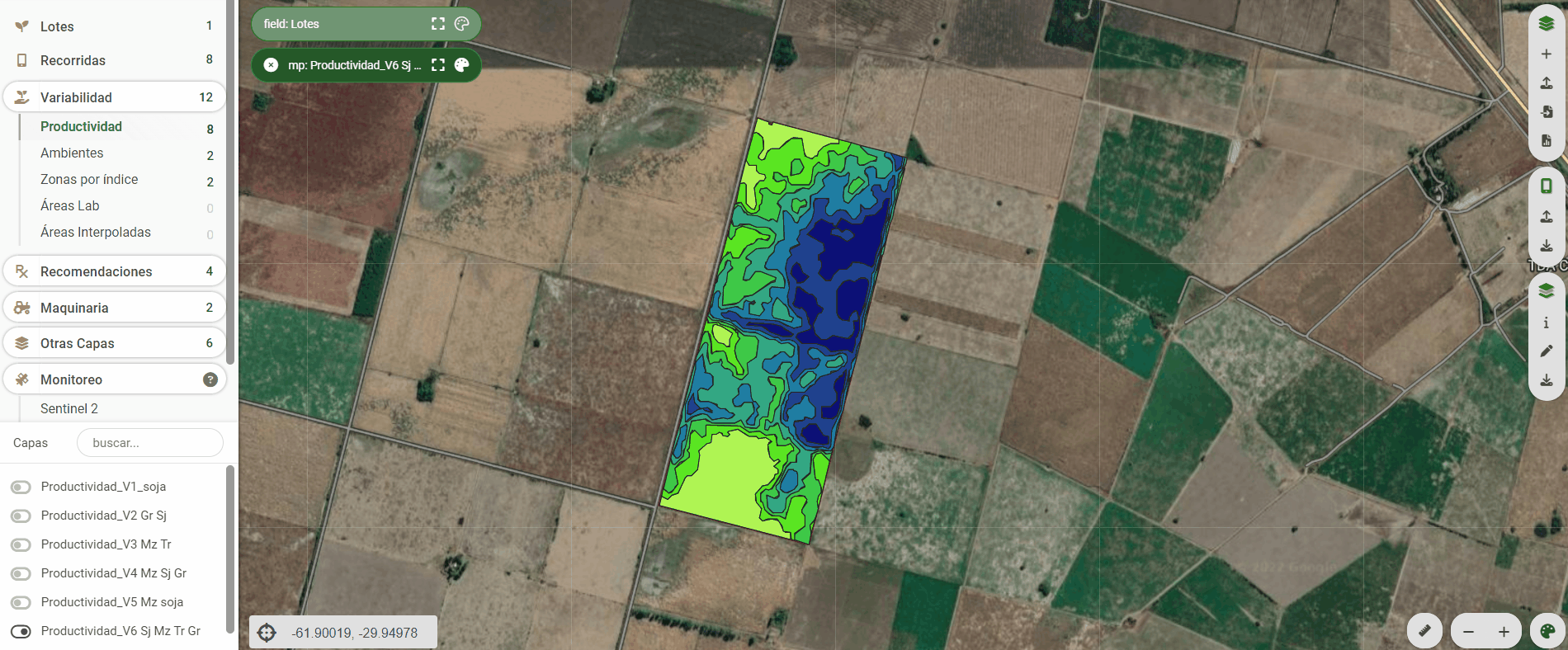

    1. Poner visible el mapa de productividad que se quiere enviar a la app.
    2. Cliquear en el botón «Enviar mapa a 360 App», ubicado en el lateral derecho.
    3. Se abre una ventana emergente donde se deben elegir, de entre lo que se ve en pantalla, una capa de fondo (aparecerá debajo) y una de referencia (aparecerá por encima).
    4. Hacer clic en «Generar».
    5. Recibirás un mail de aviso cuando el mapa esté listo para realizar la visita a campo!

    D) Validar a campo: Recorrida dirigida por el lote

    La validación a campo del mapa de productividad es esencial para delimitar ambientes.  Permite constatar en el lote las diferencias de productividad que indican los sensores remotos e identificar las causas de tal heterogeneidad, trabajo que después se traduce en una ambientación para un posterior manejo por sitio específico.

    La validación puede hacerse mediante diferentes técnicas, siendo las más comunes: recorridas y muestreos de suelo dirigidos. En este tutorial te mostramos cómo lo podés hacer usando la 360 App.

    1. Configurar 360 App por primera vez. Para ello, seguir los pasos detallados en Configuración inicial 360 App

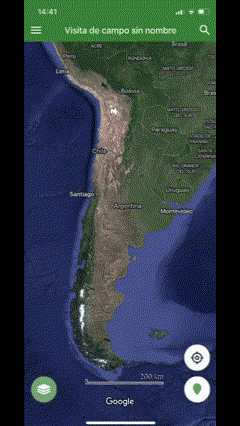

    2. Abrir el mapa de productividad en 360 App. Referencia: Abrir mapas en 360 App.
      • Desplegar el menú principal y abrir  «Agregar Capa»
      • Del listado con los mapas disponibles para descargar, tocar en el botón de descarga de todos los que se quiera recorrer.
      • Volver al menú principal e ir a «Mapas y Datos» . Los mapas descargados se encontrarán en la opción «Mapas en primer plano». Tocar el mapa que desea navegar.

    3. Marcar el primer punto de la recorrida: Clic en icono de posición en la esquina inferior derecha. Clic en ‘Hecho’.

    4. Elegir la plantilla de recorrida a usar, en este caso recomendamos utilizar «Muestreo a Campo Simplificado». Completar los datos del formulario.

    5. Para tomar una foto o agregar una de la galería, clic en la solapa Foto.

    6. Clic en Guardar para guardar los cambios.

    7. Ingresar el nombre de la recorrida.

    8. Para agregar más puntos, repetir los pasos anteriores.

    Importante:

    Hasta el inciso 2 se requiere de acceso a internet, el resto se realiza a campo y no requiere conexión a internet.

    E) Cargar la recorrida a 360



    1. Sincronizar recorridas finalizadas por primera vez. Desde el celular y con conexión a internet. Referencia: Sincronizar recorridas finalizadas
    2. Importar recorrida a 360. Entrar al establecimiento correspondiente a la recorrida > Clic en la herramienta «Importar capa de recorrida» del panel de herramientas de Campo 360 App  .

    F) Crear la capa de ambientes unificando clases del mapa de productividad en QGIS

    Una vez definidas las clases del mapa de productividad a unificar, seguimos los siguientes pasos:

    1. Exportar el mapa desde 360 para abrirlo en QGIS. Activar el mapa como se vió en el inciso 2 Visualizar y analizar el mapa de productividad. Luego, ir a las herramientas de la capa seleccionada. Dentro de la lista desplegable de herramientas de la capa hacer clic en «Exportar» . Exportar la capa en formato shape.

    NOTA: descargará un archivo comprimido que se debe descomprimir para poder ser editado en QGIS.

    2. Abrir QGIS. Abrir el archivo shape descargado en el punto anterior. Para ello ir a la barra de herramientas superior: Capa >> Añadir capa >> Añadir capa vectorial.

    3. Agrupar polígonos de una misma clase. Para ello, ir a Vectorial >> Herramientas de Geometría >> Recopilar geometrías. En el panel, en «Campos ID únicos»,  seleccionar la columna ‘Clase’. Aceptar. Se generará una nueva capa.

    4. Conmutar edición de la capa desde .

    5. Seleccionar elementos que se desean unir. Activar la herramienta de selección desde la barra de herramientas de selección.

    NOTA: Si se mantiene presionada la tecla Ctrl se pueden quitar elementos de la selección mientras que manteniendo la tecla Shift presionada se pueden añadir elementos a la misma.

    6. Unir las clases desde la herramienta «Combinar objetos espaciales seleccionados» .

    NOTA:  Al importar o generar una nueva capa en QGIS el programa le asignará una simbología por defecto, para customizar la simbología de la capa hacer Clic derecho sobre la misma >> Propiedades >> Simbología. Para mayor información recurrir a Documentación de QGIS – Simbología.

    Advertencia: Activar herramientas en QGIS.

    Puede que algunas herramientas trabajadas en los puntos anteriores no aparezcan en nuestra interfaz de QGIS. Para poder visualizarlas basta con hacer Clic derecho sobre la barra de herramientas y activar los casilleros:  «Barra de herramientas de selección», «Digitalización» y «Digitalización Avanzada»

    G) Cargar la ambientación en 360

    1. Exportar la capa de ambientes en EPSG:4326 – WGS 84. GeoAgro 360 utiliza el sistema de coordenadas geográficas EPSG:4326 – WGS 84 por lo que debemos exportar la capa resultante del punto 7 en este sistema. Para ello, Clic derecho sobre la capa >> Exportar >> Guardar objetos como.. Asignar ubicación y SRC al archivo. Se recomienda revisar el instructivo más detallado en el artículo Definir sistema de coordenadas en QGIS en función de su uso.
    2.  Comprimir archivos a ZIP. Ir a la ubicación seleccionada en el ítem anterior y seleccionar todos los archivos generados, Clic derecho >> Comprimir como archivo ZIP.

    Nota: Si tiene Windows 10 o anterior debe hacer click derecho sobre la carpeta o archivo que desea comprimir “Enviar a” >> “Carpeta comprimida (en zip)”

    3. Crear un nuevo establecimiento en 360.

    4. Importar capa de ambientes. Referencia: Importar capa.

    H) Generar la prescripción.



    Una vez definidos los ambientes se puede utilizar el asistente de prescripción para generar una prescripción variable de siembra, fertilización, etc… Para mayor información se puede consultar el artículo: Asistente de prescripción.
